Significado de «cuadrícula»

f. Conjunto de cuadrados que resultan de cortarse perpendicularmente dos series de rectas paralelas. En otras palabras, es un dibujo de una red de líneas horizontales y verticales espaciadas uniformemente.

Las cuadrículas pueden tener etiquetadas las filas y columnas para poder hacer referencia a un cuadrado específico en estas. Por ejemplo, las horizontales con números y las verticales con letras, por lo que, para ubicar un cuadrado específico, puede referenciarse con una letra y un número como B2, T4, A1, etc.

Usos de las cuadrículas

En diseño, dibujo o escritura

Dibujar o diseñar sobre una cuadrícula permite mantener las proporciones y ubicaciones. Actualmente cualquier aplicación de diseño en computadora permite mostrar u ocultar una cuadrícula para este fin.

El papel milimetrado o cuadriculado permite dibujar con mayor precisión. También puede emplearse para medir lo que se apoye sobre este.




Ejes cartesianos

En ejes cartesianos se pueden emplear una cuadrícula para ayudar a dibujar gráficas o localizar puntos en estas.




Cuadrículas en mapas

Muchas veces los mapas se dividen en cuadrículas para identificar ubicaciones en estos. En ocasiones son llamadas malla, rejilla o red de referencia.

Los sistemas de cuadrícula varían, pero el más común es una cuadrícula cuadrada con líneas de cuadrícula que se intersectan entre sí en ángulos rectos y numeradas secuencialmente desde el origen en la parte inferior izquierda del mapa. Las referencias numéricas de la cuadrícula constan de un número par de dígitos. El este se escribe antes que el norte. Así, en una referencia de cuadrícula de 6 dígitos 123456, el componente del Este es 123 y el componente Norte es 456.

Las cuadrículas pueden ser arbitrarias o pueden basarse en distancias específicas; por ejemplo, algunos mapas utilizan una cuadrícula de un kilómetro cuadrado.

Una referencia de cuadrícula localiza una región cuadrada única en el mapa. La precisión de la ubicación varía, por ejemplo, un plan de urbanismo simple puede utilizar un sistema de cuadrícula simple con letras simples para el Este y números simples para el Norte. Una referencia de cuadrícula en este sistema, como H3, localiza una casilla en particular en lugar de un único punto.


Cuadrícula en el UTM

El Universal Transverse Mercator (UTM) es un sistema para asignar coordenadas a lugares en la superficie de la Tierra. Al igual que el método tradicional de latitud y longitud, es una representación de posición horizontal, lo que significa que ignora la altitud y trata a la tierra como un elipsoide perfecto. Sin embargo, difiere de la latitud/longitud global en que divide la tierra en 60 zonas y proyecta cada una hacia el plano como base para sus coordenadas. Especificar una ubicación significa especificar la zona y la coordenada x, y en ese plano. La proyección de esferoides a una zona UTM es una parametrización de la proyección transversal de Mercator. Los parámetros varían según la nación, la región o el sistema cartográfico.




Cuadrícula en el MGRS

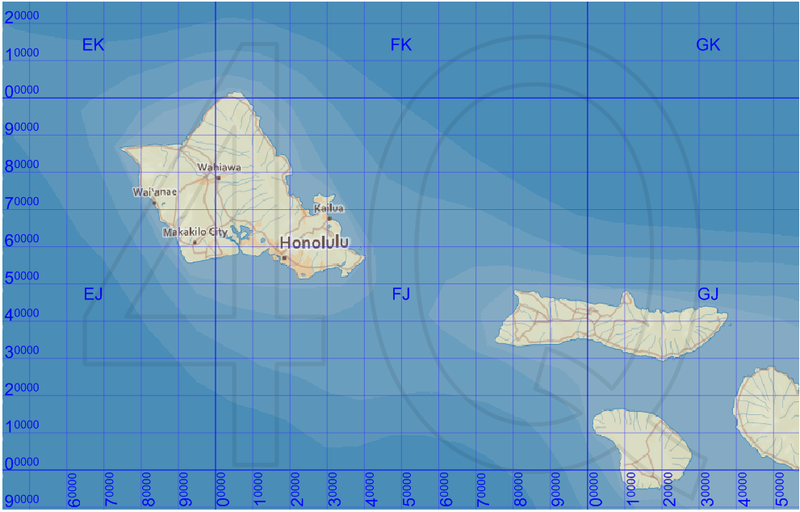

El MGRS (Military Grid Reference System) es el estándar de geocoordinación utilizado por los militares de la OTAN para localizar puntos en cualquier lugar de la Tierra. Un ejemplo de una coordenada MGRS, o referencia de cuadrícula, sería 4QFJ12345678, que consta de tres partes: 4Q (indicador de zona de cuadrícula, GZD), FJ (el identificador cuadrado de 100.000 metros) y 12345678 (ubicación numérica; el este es 1234 y el norte es 5678, en este caso especificando una ubicación con una resolución de 10 m).
